Máy doa ngang

  • Mã sản phẩm:
Hãng sản xuất: SMAC

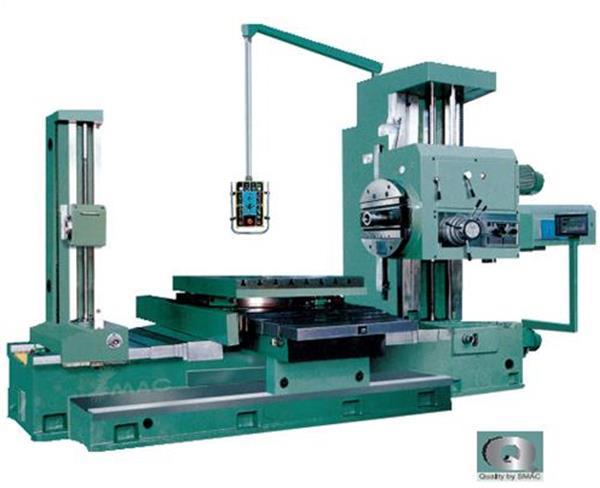

Horizontal Boring Machine

Standard Accessories
Tool bar
Ditto
Milling tool bar
Short handle
Wedge bolck
Long handle
Tool holder for facing head
Boring bar bearing
Precise hexagon nut
Foundation bolt
Finishing washer
Hand driven grease gun
Optional Accessories
Milling toolholder for facing head
Change gear
Boring tool
Versatile boring toolholder
Boring toolholder for facing head
Short toolholder for facing head
Long toolhoder for facing head
Bend Plated
Step-type Press Plate

Features:
Rigidity on spidle structure, full range of speed change.
Hydraulic pre-seletion adopted in speed change of spindle, feed rate change, convenient in operation.
Autoatic and centralized operation adopted in elevation of headstock, longitudinal & transsverse travel of table, rotary movement distribution and clamping, reducing time and manpower, convenient and reliable.
Electro-sensitive type osition sensopadpted in the positioning of 4x90 table, with high postrioning accuracy.
Enclosed drawing plate cover adopted on bed guideways and upper gindeway of lower-slide, working life guidew sextended.
PLC adopted in electric control.
B/1, 2, 3 type is modified with auxiliary guidways, enlarge longitudinal travels.


Model
14701
14702
14703
14704
14705
14706
14707
14708
14709
14710
14711
Specification
TSPX619
TSPX611
TSPX619B
TSPX611B
TSPX610B/1
TSPX610B/2
TSPX611B-3
TSPX6113
TSPX6113/2
TSPX6113/3
TSPX6113/4
Boring spindle diameter
mm
90
110
90
110
110
110
110
130
130
130
130
Spindle taper
-
Morse NO5
Morse No6
Morse No5
Morse No6
Morse No6
Morse No6
Morse No5
Morse No6
Morse No5
Metric 80
Metric 80
Max. spindle torque
N.m
1080
1225
1225
1225
1225
1225
1225
3136
3136
3136
3136
Max. facing head torque
N.m
2155
-
1960
1960
1960
1960
1960
4900
4900
4900
4900
Max. spindle thrust
N
12740
-
12250
12250
12250
12250
12250
31360
31360
31360
31360
Max. traverse of boring spindle
mm
600
600
600
600
600
600
600
900
900
900
900
Number fo spindle speed
-
18
18
23
22
22
22
22
24
24
24
24
Range of spindle slide
r/min
20-1000
20-1000
8-1250
8-1000
8-1000
8-1000
8-1000
4-800
4-800
4-800
4-800
Travel of facing slide
mm
170
-
160
180
180
180
180
250
250
250
250
Table working surface
mm
1000*920
1000x920
1100x960
1100x960
1100x960
1100x960
1250x1100
1600x1400
800x1400
1850x1400
1600x1400
Max. pemissible load on table
kg
2000
2000
2500
2500
2500
2500
3000
8000
10000
8000
8000
Distance between spindle
Max
mm
800
800
900
900
900
900
1200
1400
1800
1400
1800
axis and table surface
Min
mm
30
30
0
0
0
0
0
0
0
0
0
Table travel
Long
mm
1100
1185
900
1000
1000
1000
1400
1500
1500
2000
3000
Cross
mm
850
850
850
900
1250
1250
1600
1600
2000
1600
2000
Rangeofspindle, headstock and table feeds per spindle revolution
0.05-16/
0.025-8
0.05-16/
0.025-8
0.04-6/
0.01-1.53
0.04-6/
0.01-1.88
0.04-6/
0.01-1.88
0.04-6/
0.01-1.88
0.04-6/
0.01-1.88
0.05-8/
0.01-2
0.05-8/
0.01-2
0.05-8/
0.01-2
0.05-8/
0.01-2
Power of main drive motor
kw
6.5/8
6.5/8
7.5
7.5
7.5
7.5
7.5
15
15
15
15
Overall dimensions (LxWxH)
mm
5070
2270
2700
4810
2350
2720
4910
2454
2750
4910
2866
2750
4910
2866
2750
4910
2870
2750
5117
3359
3079
6995
3647
3442
7149
4665
3800
6995
3647
3442
8665
4665
3800
Weight of machine
kg
10580
11000
11500
125000
12500
130000
18000
24000
25500
24500
27000
